类的属性表示方式

属性/方法名称前加的加号和减号它们表示了这个属性或方法的可见性，UML类图中表示可见性的符号有三种：

· + ：表示public

· - ：表示private

· #：表示protected（friendly也归入这类）

实际上，属性的完整表示方式是这样的：

可见性名称：类型 [ = 缺省值]

中括号中的内容表示是可选的。

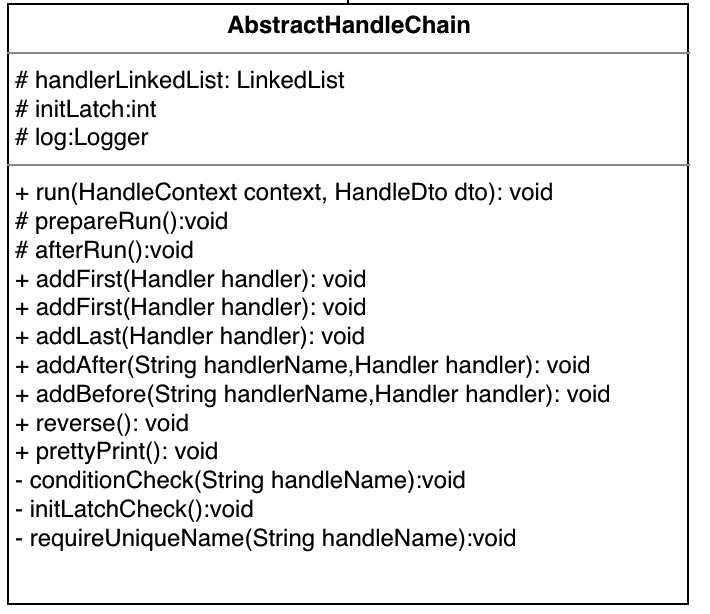

类的方法表示方式

方法的完整表示方式如下：

可见性名称(参数列表) [ ：返回类型]

同样，中括号中的内容是可选的。

类图简介

类图（ Class Diagram）是描述类、接口、协作以及它们之间关系的图，用来显示系统中各个类的静态结构。

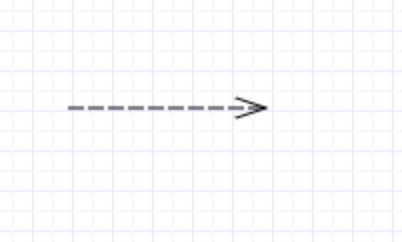

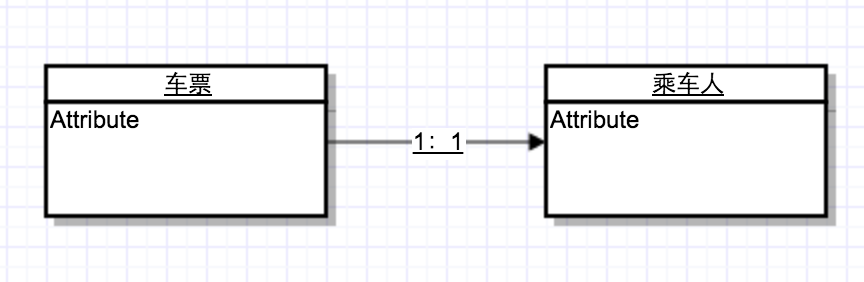

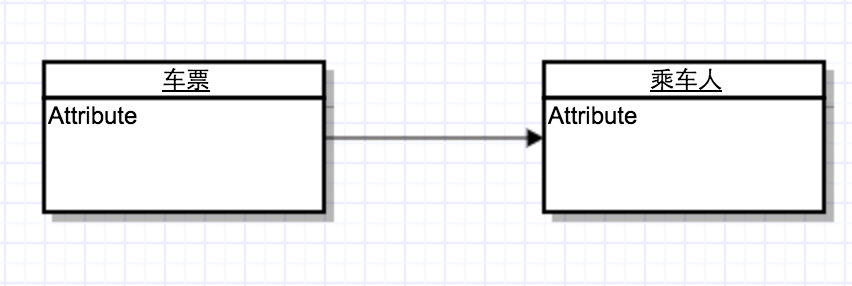

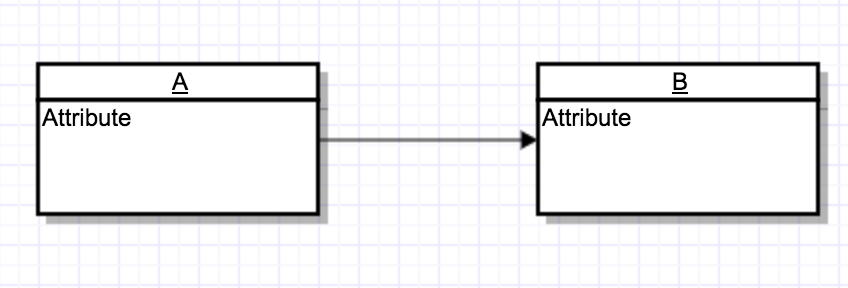

类图包括7个元素：类（ Class）、接口（ Interface）、协作（ collaboration）、依赖关系（ Dependency）、泛化关系（ Generalization）、关联关系（ Association）以及实现关系（ Realization）。

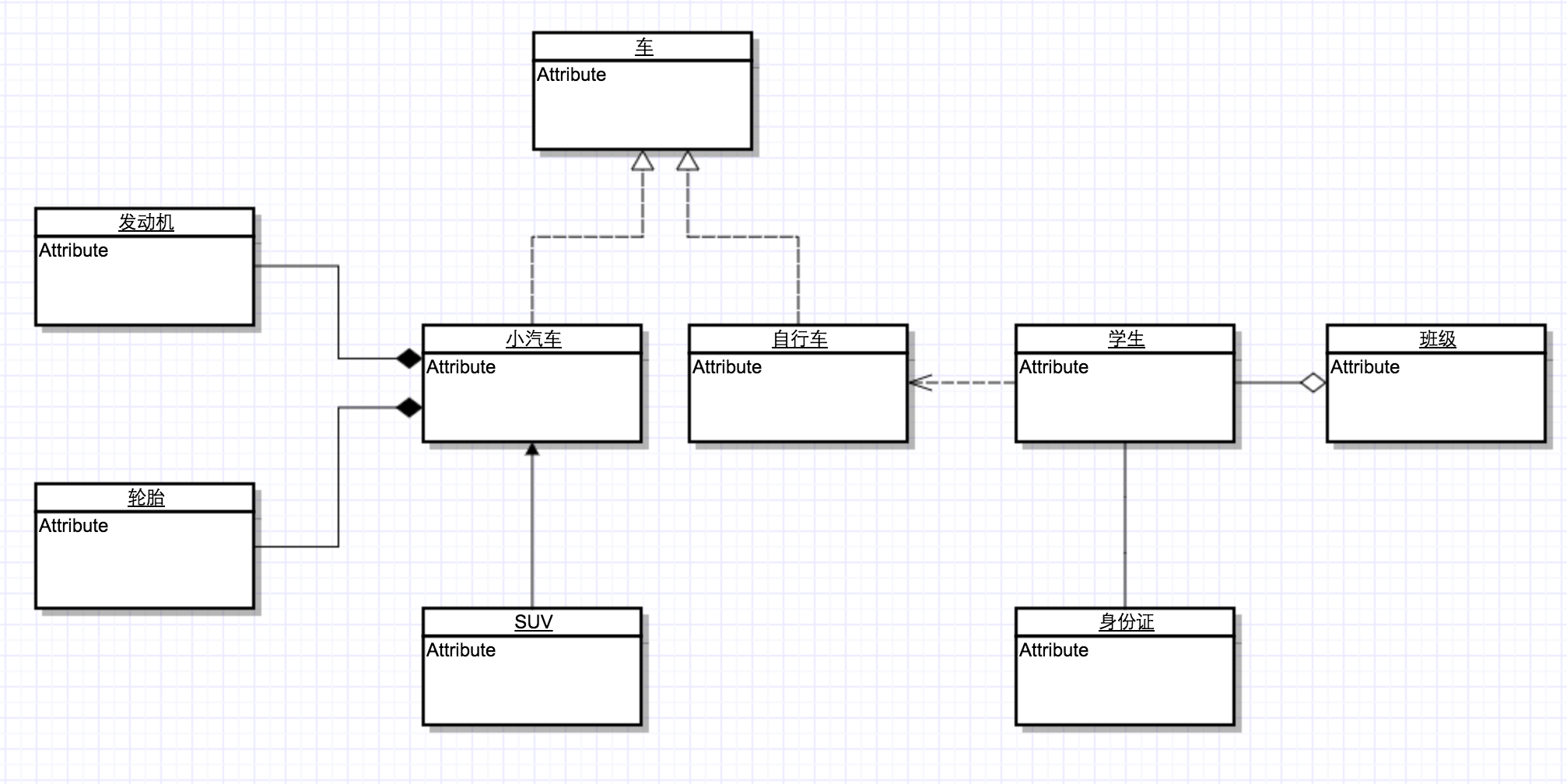

类与类之间关系的表示方式

泛化关系

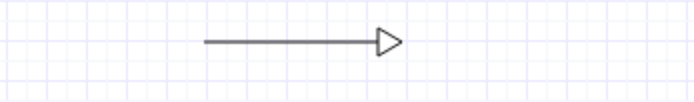

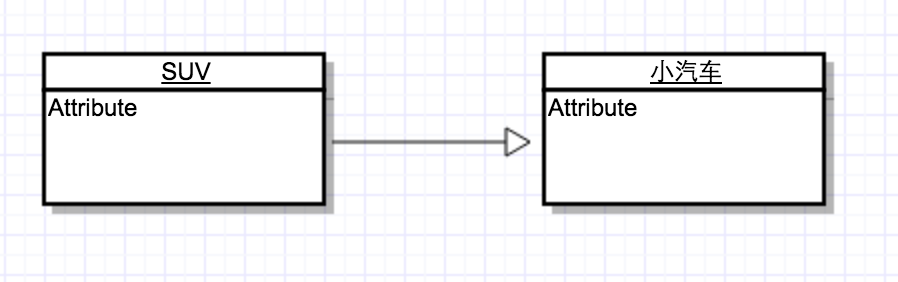

泛化关系用一条带空心箭头的直接表示；

347

类的继承结构表现在UML中就是泛化(generalize)与实现(realize)。最终代码中，泛化关系表现为继承非抽象类。

继承表示is-a的关系，是对象之间耦合度最大的一种关系，子类继承父类的所有细节。直接使用语言中的继承表达。在类图中使用带三角箭头的实线表示，箭头从子类指向父类。

实现关系

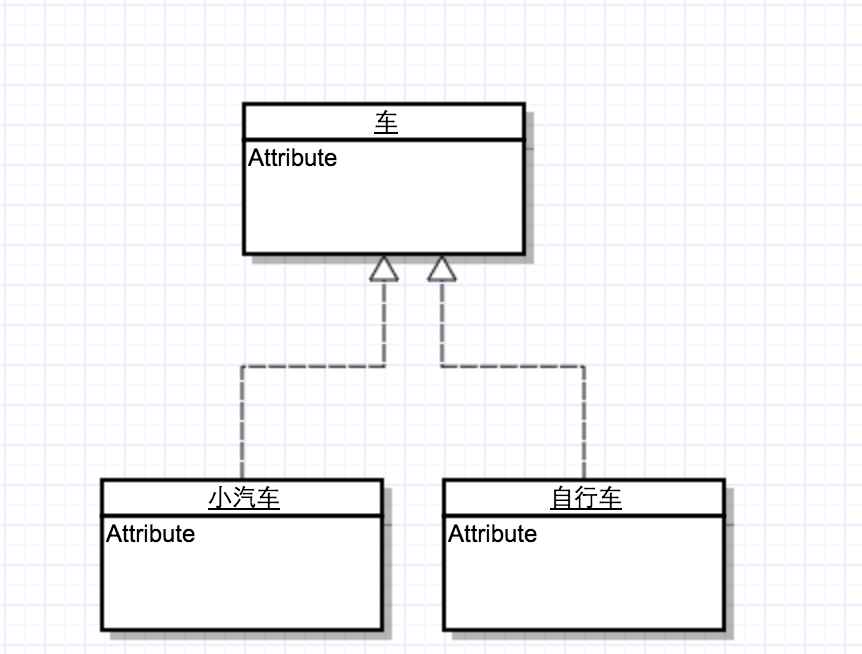

实现关系用一条带空心箭头的虚线表示；

最终代码中，实现关系表现为继承抽象类，在Java中主要就是接口和实现的关系。箭头从实现类指向接口：

聚合关系

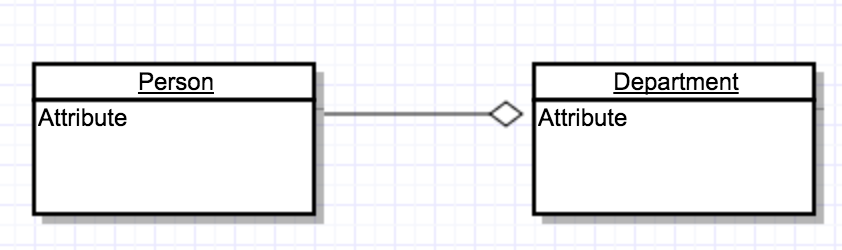

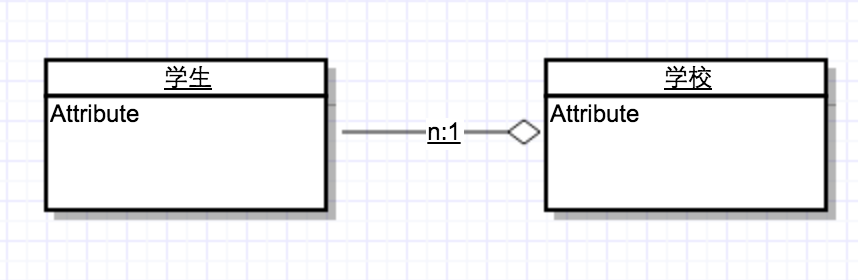

聚合关系用一条带空心菱形箭头的直线表示。

聚合是一种特殊的关联，表示整体与部分的关系，需求描述中“包含”、“组成”、“分为….部分”等词常意味着聚合关系。与组合关系不同的是，整体和部分不是强依赖的，即使整体不存在了，部分仍然存在；例如，部门撤销了，人员不会消失，他们依然存在；

组合关系

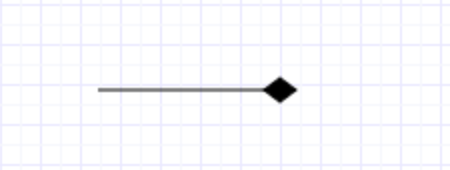

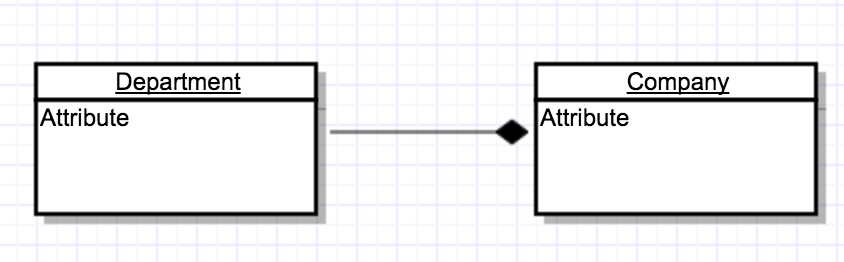

组合关系用一条带实心菱形箭头直线表示，菱形从局部指向整体。

组合表示contains-a的关系，是一种强烈的包含关系。组合类负责被组合类的生命周期。是一种更强的聚合关系。部分不能脱离整体存在。如公司和部门的关系，没有了公司，部门也不能存在了。

说一下聚合和组合的区别：聚合关系是“has-a”关系，组合关系是“contains-a”关系；聚合关系表示整体与部分的关系比较弱，而组合比较强；聚合关系中代表部分事物的对象与代表聚合事物的对象的生存期无关，一旦删除了聚合对象不一定就删除了代表部分事物的对象。组合中一旦删除了组合对象，同时也就删除了代表部分事物的对象。聚合是弱关联,组合是强关联。
