时序图简介

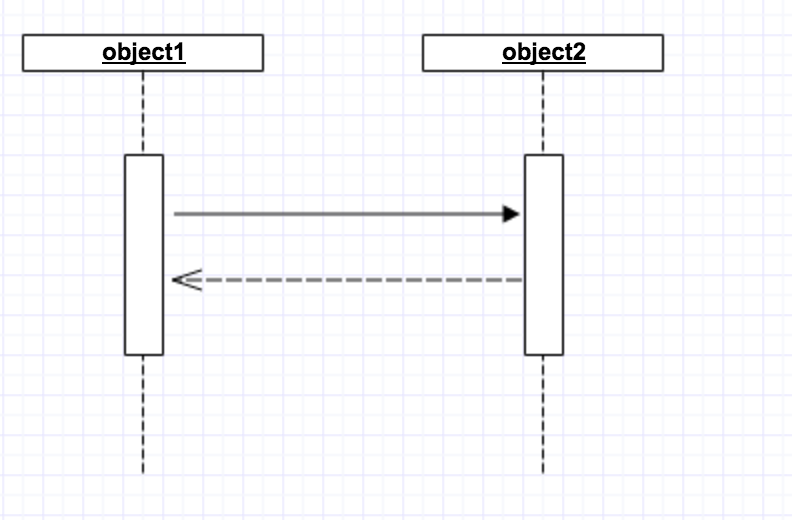

时序图（ Sequence Diagram）是显示对象之间交互的图， 这些对象是按时间顺序排列的。
时序图中包括的建模元素主要有：对象（ Actor）、生命线（ Lifeline）、
控制焦点（ Focus of control）、消息（ Message） 等等。
时序图元素

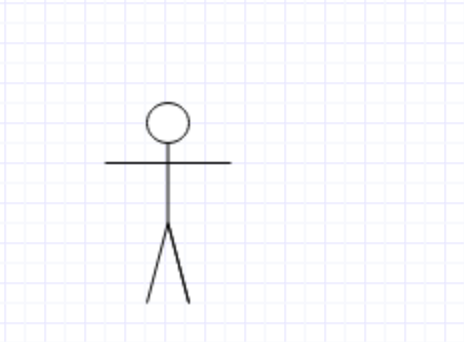

角色（ Actor）
系统角色， 可以是人、 及其甚至其他的系统或者子系统。
对象（ Object）

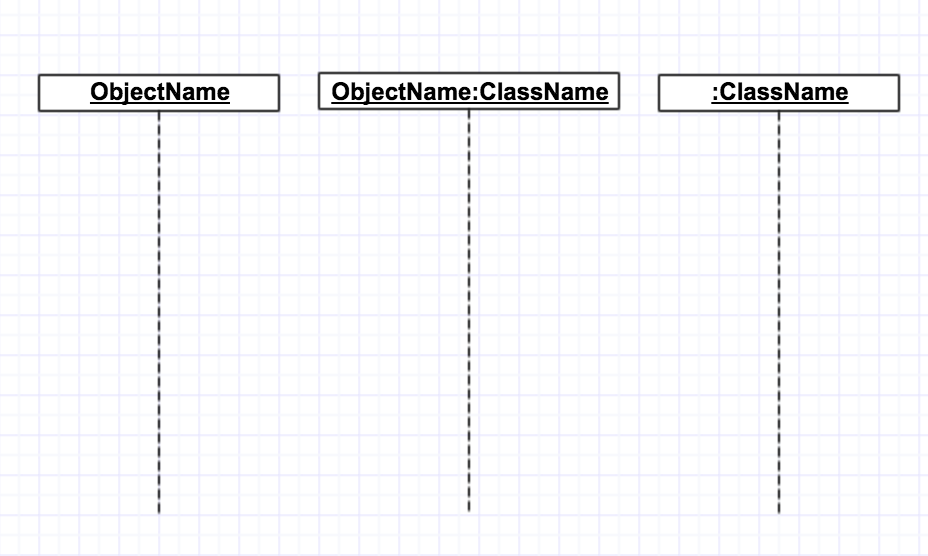

对象包括三种命名方式：
第一种方式包括对象名和类名；
第二种方式只显示类名不显示对象名， 即表示他是一个匿名对象；
第三种方式只显示对象名不显示类名。
生命线（ Lifeline）

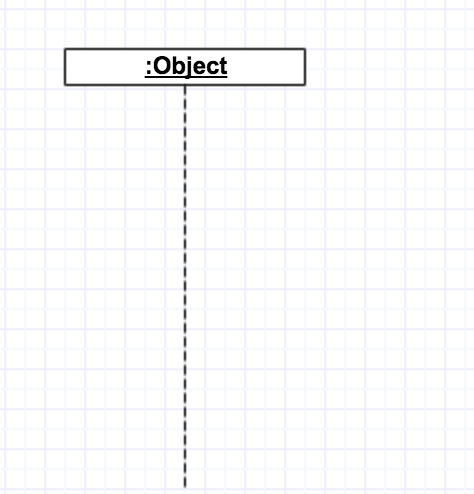

生命线在顺序图中表示为从对象图标向下延伸的一条虚线， 表示对象存在的时间
控制焦点（ Focus of Control）
控制焦点是时序图中表示时间段的符号， 在这个时间段内对象将执行相应的操作。 用小矩形表示：
消息（Message）

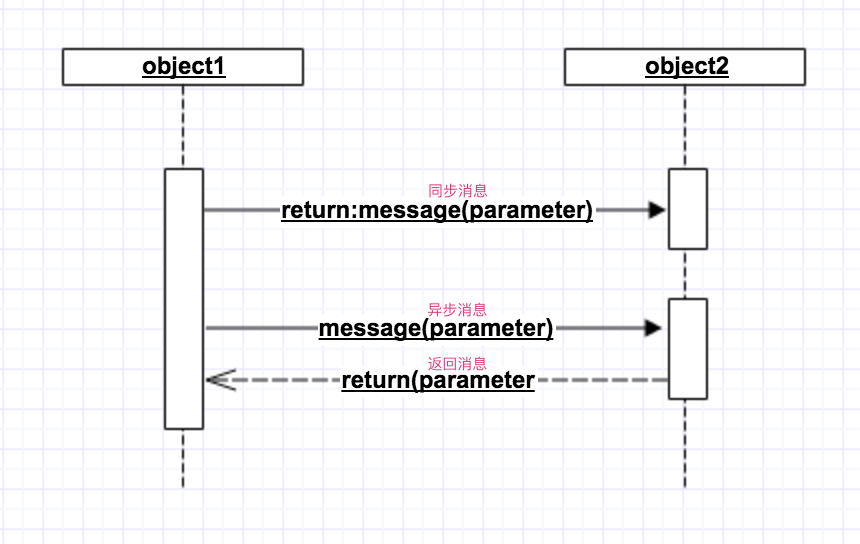

消息一般分为同步消息（Synchronous Message），异步消息（Asynchronous Message）和返回消息（Return Message）。如下图所示：
同步消息 = 调用消息（ Synchronous Message）
消息的发送者把控制传递给消息的接收者， 然后停止活动， 等待消息的接收者放弃或者返回控制。 用来表示同步的意义。
异步消息（ Asynchronous Message）
消息发送者通过消息把信号传递给消息的接收者， 然后继续自己的活动， 不等待接受者返回消息或者控制。 异步消息的接收者和发送者是并发工作的。
返回消息（ Return Message）
返回消息表示从过程调用返回

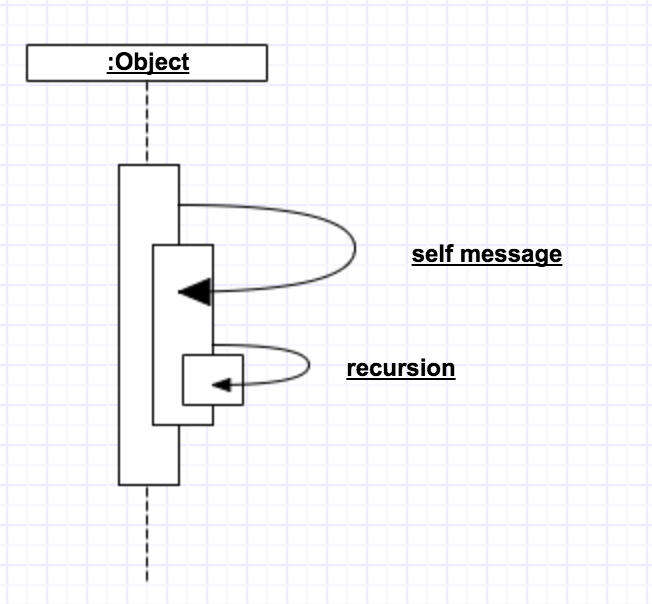

自关联消息（ Self - Message）
表示方法的自身调用以及一个对象内的一个方法调用另外一个方法。
